Spirobank II Basic med software
Spirobank II Basic er et kompakt og hurtig lomme-spirometer designet til praktiserende læger til at udføre spirometri-tests hvor som helst. Den kræver ingen kalibrering og kan anvendes med enten en engangsturbine FlowMIR med integreret mundstykke eller en genanvendelig turbine.
Målelinger
Spirometeret tilbyder flere typer af test uden opkobling til pc/tablet:
-
FVC-test – Forced Vital Capacity, der måler den maksimale mængde luft og flow under kraftig udånding.
-
VC-test – Slow Vital Capacity, der måler den samlede mængde luft, der udåndes uden kraft.
Måleresultaterne vil blive vist med farveindikator (trafiklys) som er en pejling i forhold til patientens lungefunktion. Farverne bruges til at vise graden af obstruktion eller restriktion i lungefunktionen i henhold til ATS/ERS 2019-retningslinjerne.
Følgende målinger er tilgængelige: FVC, VC, IVC, IC, ERV, FEV1, FEV1%, PEF, FEF 25-75, FET, EVOL, ELA, PRE/POST Bronchodilator comparison
Nogle af disse vil kun være tilgængelige via PC'en som for eksempel avancerede målinger som ventilationsprofil og ekstrapoleret volumen (Vext) og de nyeste protokoller for bronchial provokation og viser dosis-respons og tids-respons for FEV1.
Nærmere detaljeret omkring de forskellige parametre findes
her.
Udvidede funktioner via software + 1 års licens
Spirometeret kan bruges alene eller med PC via USB. Når spirometeret er forbundet til PC'en, kan enheden kun fjernstyres. Data kan overføres fra spirometeret direkte til MIR Spiro Software, og der medfølger 1 års licens til denne software ved købt af Spirobank II Basic.
Hvis licensen til softwaren skal forlænges efter det første år, kan dette købes via MIR's hjemmeside
her.
Når Spirobank II Basic bruges med PC, gives der mulighed for udvidede funktioner som bronkial provokation, og viser dosis-respons og tids-respons for FEV1. Med softwaren fås også avancerede indekser såsom ventilatorisk profil og den ekstrapolerede volumen (Vext).
Softwaren giver fuld grafisk visning, mulighed for rapportgenerering, samt avanceret visning af testkvalitet (ATS/ERS 2019-standarder)
Éngangs- og genanvendeligt mundstykke uden kalibrering

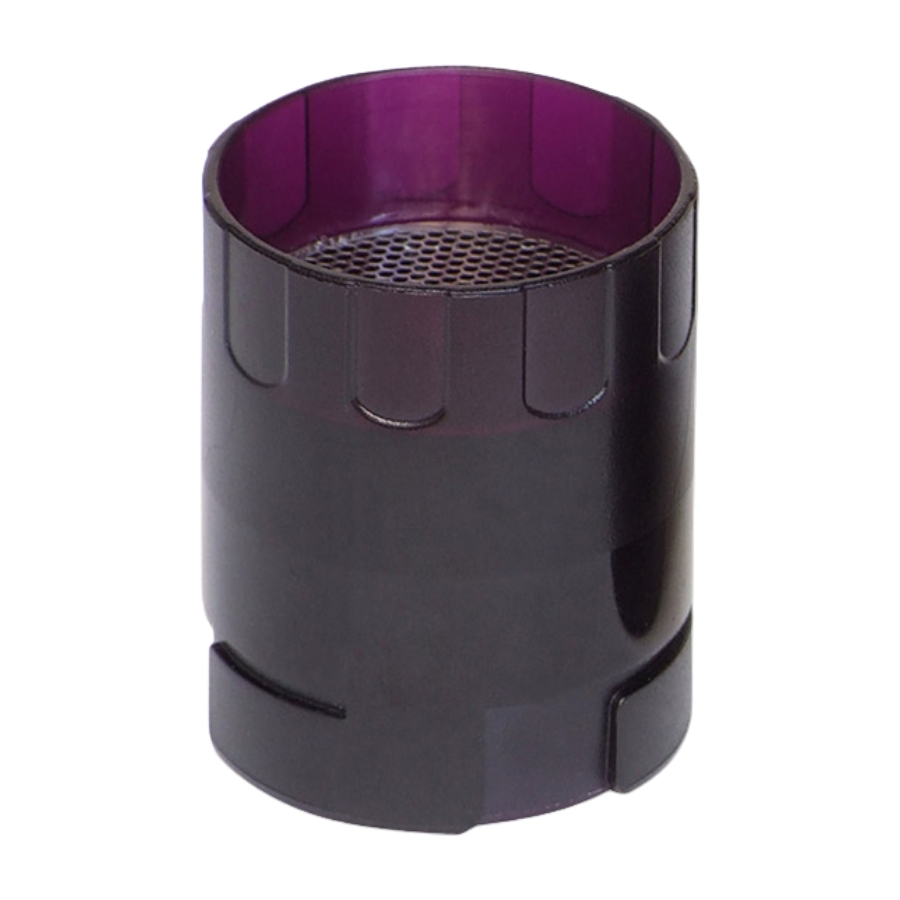

Spirobank II Basic kan bruge både éngangsturbiner og genanvendelige turbiner. Den genanvendelige turbine bør rengøres før og efter hver patient for at sikre en præcis måling, samt opretholde en god hygiejne og undgå krydskontaminering.
Hverken engangsturbiner eller genanvendelige turbiner kræver kalibrering. Hvis der alligevel ønsker en kalibrering, kan dette gøres på begge typer ved hjælp af en kalibreringssprøjte, som simulerer en FVC‑test og FIVC‑test.
Alle mundstykker skal opbevares tørt og rent.
Med dette spirometer medfølger 2 éngangsturbiner. Ønskes der køb af flere éngangsturbiner, kan de findes
her.
Patientdata og korrektionsfaktor
Når Spirobank II Basic startes vises en menu, hvor 'patient data' kan vælges. Her kan der oprettes en ny patient ved at indtaste fødselsdato, højde, vægt og køn, eller redigere en allerede eksisterende patient.
Det er muligt at hente tidligere målinger for en patient ved at søge på fødselsdato, undersøgelsesdato, eller ved at gennemse alle tests i spirometeret i en listevisning.
Korrektionsfaktoren indstilles ved at vælge etnicitet, hvorefter enheden justerer testdataene efter den valgte reference. Det er også muligt at vælge “without correction”, hvis der ikke ønskes nogen korrektion.
Kvalitetskontrol, hukommelse og strømforsyning
Spirometeret udfører automatisk en intern kvalitetskontrol af de målte parametre, hvor testens kvalitet og reproducerbarheden vurderes. Enheden har en intern hukommelse, der kan lagre op til 10.000 tests.
Spirobank II Basic har et 3,7 V-1100 mA lithium, som oplades via USB. På fuldt opladt batteri, har spirometeret strøm til 40 timers brug.
BTPS‑konvertering
Spirobank II Basic har en en intern temperatursensor som automatisk sørger for BTPS‑konvertering, der sikrer at målingerne er sammenlignelige. BTPS står for Body Temperature and Pressure, Saturated, og betyder, at målingerne tilpasses, så de viser de fysiologiske forhold i lungerne. Luften i lungerne vil både være varmere og mere fugtmættet end luften uden om. Værdierne korrigeres derfor, så de svarer til forholdene i menneskekroppen.
Målemetode
Spirobank II Basic har en digital turbine til til flow- og volumenmålingerne. Turbinen fungerer efter princippet om infrarød lysafbrydelse, hvor små rotorblade drejer rundt, når luft passerer gennem sensoren. Rotationerne afbryder en infrarød lysstråle i et bestemt mønster, og ud fra disse afbrydelser beregner spirometeret både luftens hastighed og den samlede mængde luft, der ind- eller udåndes.
Denne målemetode er stabil og kræver ikke periodisk kalibrering.
Vedligeholdelse
Spirobank II kræver minimal vedligeholdelse. Den genanvendelige turbine skal rengøres både før og efter hver patient. Rengøringen udføres ved at nedsænke turbinen i koldt vand tilsat mild sæbe og ryste den forsigtigt, så eventuelle urenheder løsnes. Det er vigtigt aldrig at bruge varme væsker, alkohol- eller olieholdige rengøringsmidler, samt undgå at holde turbinen under rindende vand og trykluft, da dette kan beskadige de indvendige dele. Hvis der ikke er rengøringsmiddel til rådighed, kan turbinen rengøres i rent, koldt vand. Efter vask, lad da turbinen tørre stående på en tør overflade. Undersøg jævnligt indersiden af turbinen for hår, støv eller andet snavs, som kan blokere bevægelsen og påvirke måleresultaterne.
Engangsturbiner skal kasseres efter hver patient.
Hverken engangs- eller genanvendelige turbiner kræver kalibrering.
Selve enheden bør aftørres mellem hver patient. Dette gøres med en blød klud, let fugtet med mild sæbe, fortyndet blegemiddel, hydrogenperoxid eller alkohol. Enheden må aldrig nedsænkes i væske.
Specifikationer:
-
Til måling på børn og voksne
-
Flowføler: bi-retnings digital turbine
-
Flowområde: ± 16 L/s
-
Volumen nøjagtighed: ± 2,5% eller 50 mL
-
Flow nøjagtighed: ± 5% eller 200 mL/s
-
Maksimal volumen: 10 l
-
Dataoverførsel: USB eller Bluetooth
-
Hukommelse: 10.000 test
-
Strømforsyning: 3,7 V-1100 mA lithium, oplades med USB oplader
-
Batterilevetid: ca 40 timers brug
-
Størrelse: 55 x 160 x 25 mm
-
Vægt: 140 g
-
Mundstykker: éngangs- og genanvendelige mundstykker
-
Kalibrering: kræver ikke kalibrering
-
Målte parametre:
Dette medfølger:
Ønskes tilkøb af éngangturbiner, kan de findes
her.
Licens til softwaren efter det første år, kan købes via MIR's hjemmeside
her.
FAQ om Spirobank II
Kan enheden bruges uden software?
Ja, den kan anvendes alene. Dog kræver funktioner som grafisk visning, generering af rapporter og bronkial provokation, at enheden tilsluttes en PC eller tablet.
Har enheden intern hukommelse?
Ja, Spirobank II har plads til at gemme op til 10.000 tests, så du kan lagre målinger og overføre dem senere.
Hvilke mundstykker er kompatible?
Enheden kan anvendes med både engangsturbiner og genanvendelige turbiner.
