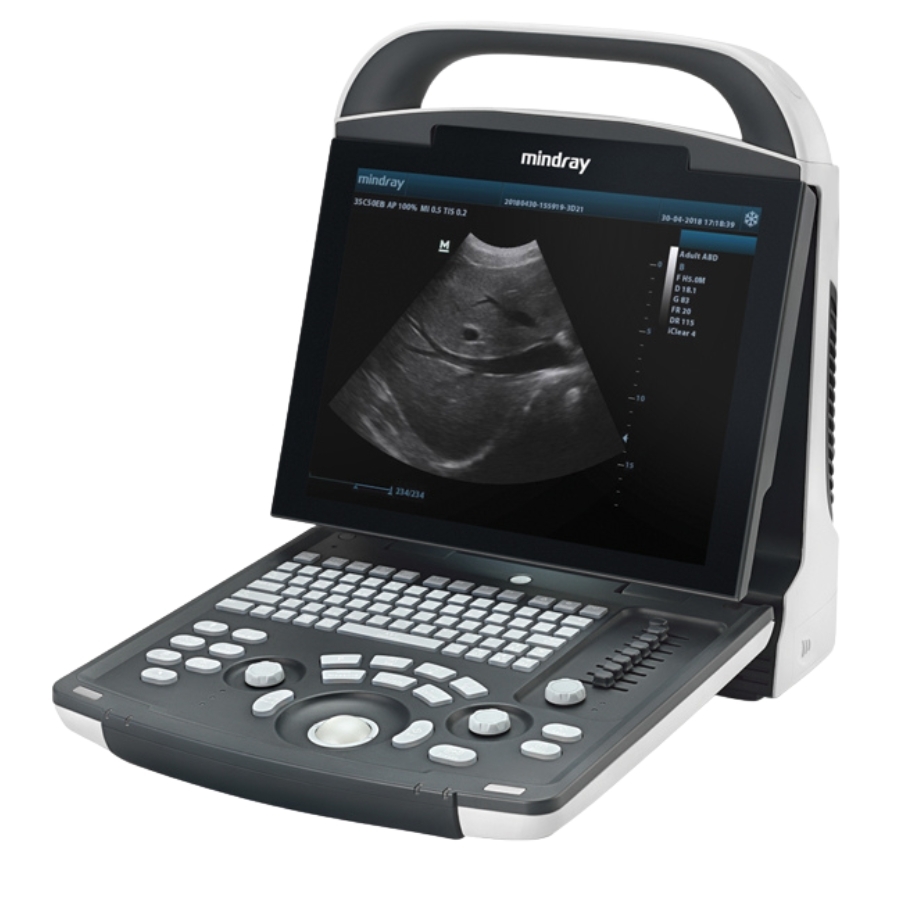

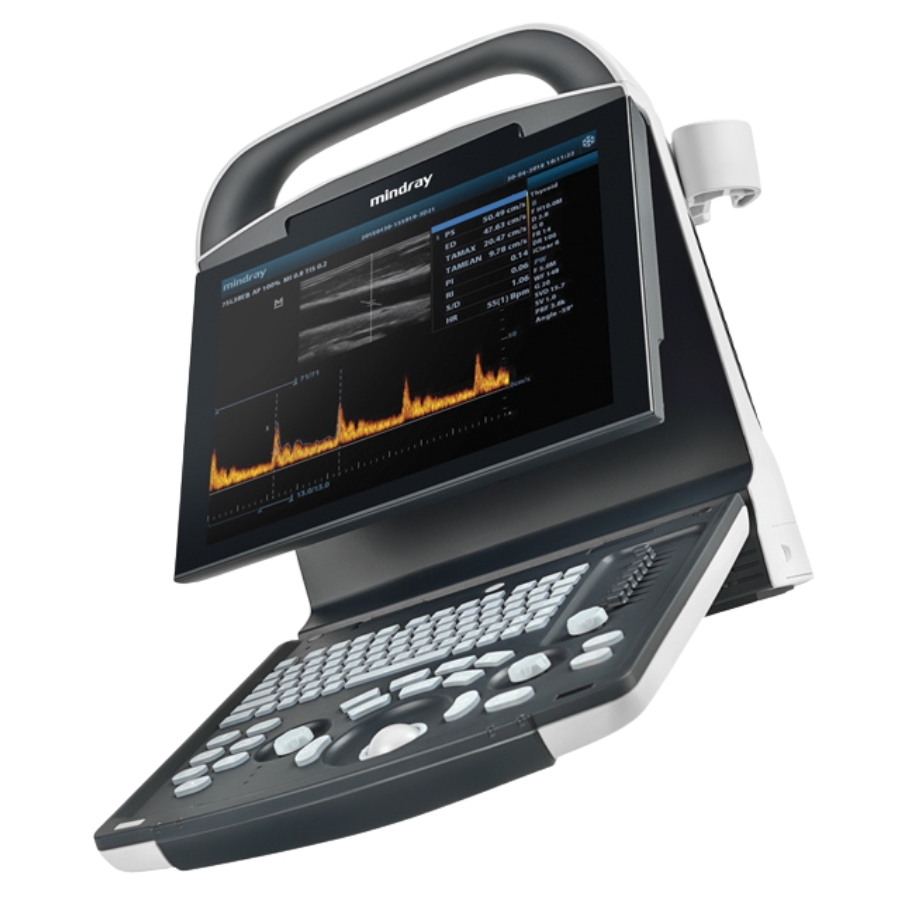

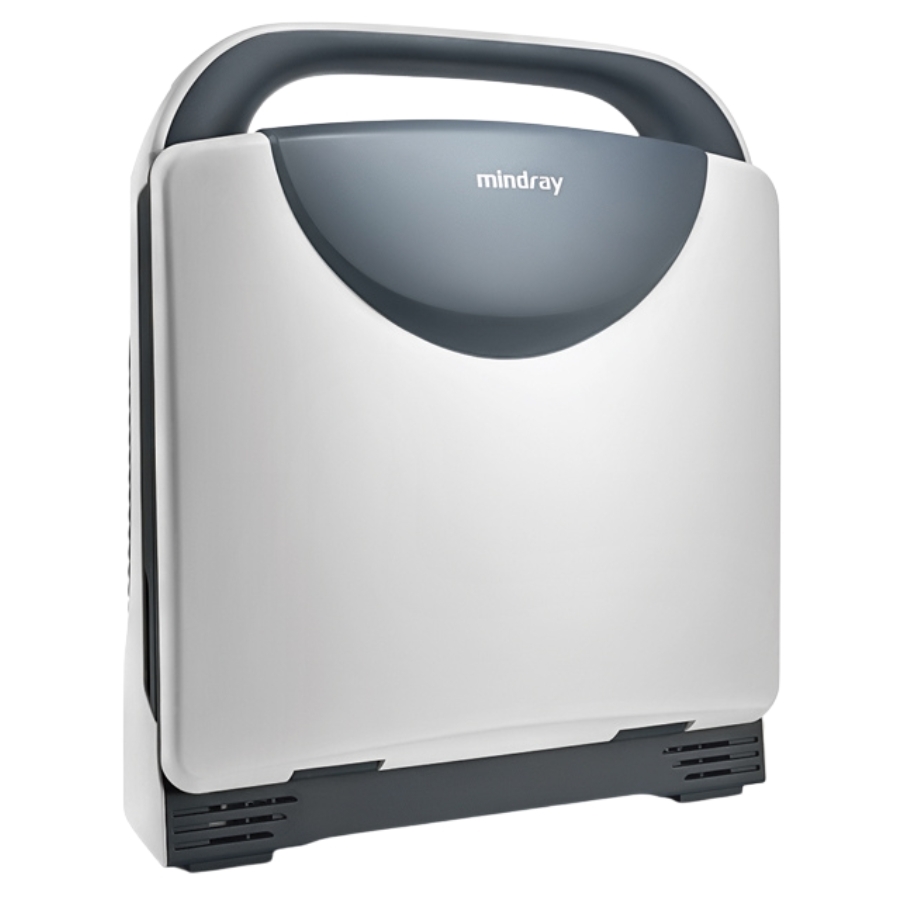

MINDRAY DP-20 ultralyd
DP‑20 er et bærbart ultralydssystem der kan bruges til voksne, gravide, børn og nyfødte. Mindray DP‑20 anvendes typisk af læger og andre sundhedsprofessionelle, herunder almen‑ og speciallæger, fysioterapeuter, radiografer, jordmødre samt andet klinisk personale til udførelse af basale ultralydsundersøgelser og vurderinger i praksis.
Anvendelsesområder
MINDRAY DP-20 kan foretage målinger og scanninger på følgende dele af kroppen:
-
Abdomen.: Måling af abdominale organer(lever, galdeblære, bugspytkirtel, nyrer m.m.) og større blodkar.
-
Obstetrik (OB): Vurdering af fosterets vækst, herunder EFW, GA og EDD samt analyse af vækstkurver og biofysisk profil.
-
Kardiologi: Måling af venstre ventrikels funktion samt parametre for større kar.
-
Gynækologi: Undersøgelse af uterus, ovarier og follikler.
-
Små strukturer: Måling af mindre strukturer eller organer, fx skjoldbruskkirtlen.
-
Urologi: Vurdering af prostata, nyrer, binyrer, blære og testikler.
-
Vaskulær: Undersøgelse af halspulsårer, plus kar i hjernen og ekstremiteter.
-
Pædiatri: Måling af hofteled.
-
Nerver: Måling af nervestrukturer.
Scanningen
På MINDRAY DP-20 kan en undersøgelse aktiveres eller genoptages inden for 24 timer med automatisk indlæsning af patient‑ og undersøgelsesdata. En igangværende undersøgelse kan midlertidigt pauses, og her vil systemet gemme alle data. Der kan kun være én pauseret undersøgelse ad gangen. Før en ny patient kan undersøges, skal den forrige undersøgelse være afsluttet korrekt for at undgå sammenblanding af data.
Før en undersøgelse startes på MINDRAY DP-20 skal probe og undersøgelsestilstand vælges.
B‑mode (2D‑mode)
B-mode er den grundlæggende realtidsbilleddannelse af anatomi og væv. Med 2D-målinger kan der måles afstande, dybde og vinkler mellem anatomiske strukturer samt beregne areal, omkreds og volumen af udvalgte områder. 2D‑måling giver også mulighed for sammenligning af afstande og arealer, måling af kurver og vinkelrette eller parallelle linjer samt analyse af billedets gråskalefordeling via B‑histogram og B‑profil.
B-mode har mulighed for flest finjusteringer og detaljer i visningen.
M‑mode (Motion mode)
M-mode analyserer bevægelse over tid ved at måle afstand, tid, hældning, hjertefrekvens og gennemsnitlig hastighed.
M-mode bruges typisk til hjerte- og karanalyse.
M-mode kan bruges samtidig med B-mode. M-modes har ikke så mange finjusteringer som B-mode, men er en mere specialiseret scanning der fokuserer på bevægelse og hastighed.
PW Doppler (Pulsed Wave Doppler)
PW bruges til måling af blodflow-hastighed. Blodgennemstrømningen vises i realtid, hvor tid vises på den vandrette akse og Doppler-frekvensforskydning på den lodrette akse. Det er muligt at undersøge blodflow ét specifikt sted med fokus på hastighed, retning og karakteristika. Med PW kan der skelnes mellem ikke‑ekkoområder og blodkar, adskille arterier fra vener, måle blodets strømningshastighed samt vurdere et fosters helbred ved at evaluere blodgennemstrømningen i navlestrengen.
PW omfatter måling af tid, puls, vurdering af blodets hastighed, acceleration og trykgradient samt beregning af indeks som RI (resistance index) og PS/ED (peak systolisk/end-diastolisk). Derudover kan blodflow volumen gennem et kar udregnes pr. tidsenhed.
Funktioner til avanceret billedoptimering
Før der foretages en detaljeres billedoptimering af scanningen skal skærmens lys, kontrast og gråskala indstilles. Frame raten kan indstilles afhængigt af undersøgelsen for at balancere opløsning og billedkvalitet, hvor der her kan ændres på dybden, fokus, line density og FOV(synsfelt).
Tissue Harmonic Imaging (THI)::
THI forbedrer kontrast og billedkvalitet ved vanskelige undersøgelser ved at udnytte harmoniske vævssignaler. Denne funktion er kun tilgængelig med probe 33976.
TSI (Tissue Specific Imaging):
TSI anvender vævstilpassede billedprofiler (fx muskel, fedt og væske). Dette er en forudindstilling, der er optimeret til netop den type væv.
iTouch
iTouch er en intelligent, automatisk billedoptimering, der hurtigt finoptimerer billedet i realtid uanset vævstype. iTouch sørger for at bringe den optimale kvalitet – uanset vævstype.
iClear
iClear sørger for automatisk billedforbedring og reducerer speckle‑støj, giver skarpere kanter og mere ensartede vævsområder.
ExFOV (Extended Field of View)
ExFOV er en funktion der kan udvide synsfeltet for at få et bedre anatomisk overblik med både lineære og konvekse prober.
Opdelt billedvisning og efterbehandling
MINDRAY DP-20 kan dele skærmbilledet op i enten to, dual‑split (B/B) eller fire billeder, quad‑split, (4B) på skærmen.
Opdelt visning (dual‑/quad‑split) bruges til at sammenligne live‑billeder, frosne billeder og cine‑sekvenser, der er optaget under den aktuelle undersøgelse. Der vises 2 eller 4 billeder på samme tid, men kun ét billeder er aktivt ad gangen. Det aktive billede, viser realtidsscanningen og kan justeres, mens de øvrige vinduer fungerer som reference.
Dual‑split (B/B) er tilgængelig for B-mode (2D), M-mode og PW-mode.
Quad‑split (4B) gælder kun for B-mode (2D) og anvendes til visning af fire B‑mode‑billeder samtidigt.
Zoom
MINDRAY DP-20 kan forstørre billeder ved hjælp af flere zoom‑funktioner:
-
Spot Zoom, der bruges under realtidsscanningen for lokal forstørrelse af et område.
-
Pan Zoom, der anvendes på frosne billeder og giver mulighed for justerbar forstørrelse.
-
iZoom (fuldskærmszoom), der forstørrer enten hele skærmområdet eller kun billedområdet og understøtter målinger, kommentarer, lagring og udskrivning.
Freeze
Det er muligt at fryse billedet på MINDRAY DP-20 hvor ved scanningen stoppes, og det aktuelle billede fastholdes. Her kan der foretages målinger, tilføjes kommentarer og gennemføres cine‑review. Efterfølgende kan realtidsscanningen fortsættes.
Cine Review
Cine‑review gør det muligt at gennemse og analysere billedsekvenser optaget før frysning på MINDRAY DP-20. Disse sekvenser kan gemmes, redigeres og anvendes til dokumentation. Gennemgangen kan ske manuelt eller automatisk og understøttes i 2D‑, M‑ og PW‑tilstand.
Kommentarer
MINDRAY DP-20 har mulighed for at tilføje kommentarer til et ultralydsbillede for at fremhæve eller formidle observationer. Kommentarer kan tilføjes på zoomede billeder, cine‑gennemgang, realtidsbilleder og frosne billeder. Det er muligt at indtaste tekst, indsætte foruddefinerede kommentarer fra et kommentarbibliotek eller tilføje pile for markering.
Systemet indeholder kommentarbiblioteker til flere kliniske områder, herunder abdomen, kardiologi, gynækologi, obstetrik, urologi, small parts, vaskulær, pædiatri og nerver. Det er også muligt at oprette egne kommentarer.
iStation
iStation er MINDRAYs centrale overblik over patienter, samt håndtering af udersøgelser. iStation samler patienter, undersøgelser, billeder, cine-loops og rapporter ét sted, så det er nemt at finde tidligere data, gennemse og analysere billeder, redigere rapporter og starte nye undersøgelser på samme patient. iStation gør det let at søge i databasen, sikkerhedskopiere, eksportere og sende data til eksterne medier eller systemer. iStation sikrer et enkelt og sammenhængende workflow.
iVision
iVision bruges til billedfremvisning (slideshow) af gemte billeder i systemets egne eller PC‑kompatible formater. Billederne afspilles automatisk ét efter ét. Afspilningsintervallet kan justeres fra 1 til 500 sekunder, og man kan vælge, om fremvisningen skal gentages eller afsluttes automatisk.
Lagring af billeder
MINDRAY DP-20 kan gemme billeder i den interne patientdatabase eller eksternt. De gemte billeder kan efterfølgende vises, gennemgås og analyseres.
Systemet kan gemme billeder på følgende måder:
-
Intern harddisk
-
USB-enheder
-
DVD±RW og CD‑R/W
Internt bruger scanneren følgende formater:
-
FRM: enkeltbillede uden komprimering; målinger og kommentarer kan tilføjes.
-
CIN: cine‑filer med flere frames; kan afspilles manuelt/automatisk og redigeres.
Der kan eksporteres i følgende PC-kompatible formater:
-
BMP: ukomprimeret skærmbillede
-
JPG: komprimeret skærmbillede
-
TIFF: enkeltbillede
-
AVI: cine‑fil
-
DCM (DICOM): standardformat med patientdata og billeder
Rengøring
Prober, kabel, monitor, kontrolpanel, kabinet og trackball rengøres med bløde klude opvredet med mildt sæbevand efter behov. Stik, sokler og interfaces må kun rengøres med tør klud eller en blød børste – aldrig med vand. Kontrolpanel og tastatur skal rengøres regelmæssigt for at sikre korrekt funktion og god hygiejne mellem patienter.
Trackballen kan afmonteres og rengøres, uden at slukke systemet.
Specifikationer
-
Mål: 16,7 × 29 × 35,4 cm
-
Vægt: 5,4 kg
-
Skærm: 12,1" LED, høj opløsning 1024 × 768
-
Strømforsyning: AC 100–240 V, 50–60 Hz
-
Skærmsprog: engelsk (GB), fransk, tysk, italiensk, spansk, portugisisk, russisk, tjekkisk, polsk
Dette medfølger:
-
MINDRAY DP-20 ultralydssystem inkl software
-
1 probeconnector
-

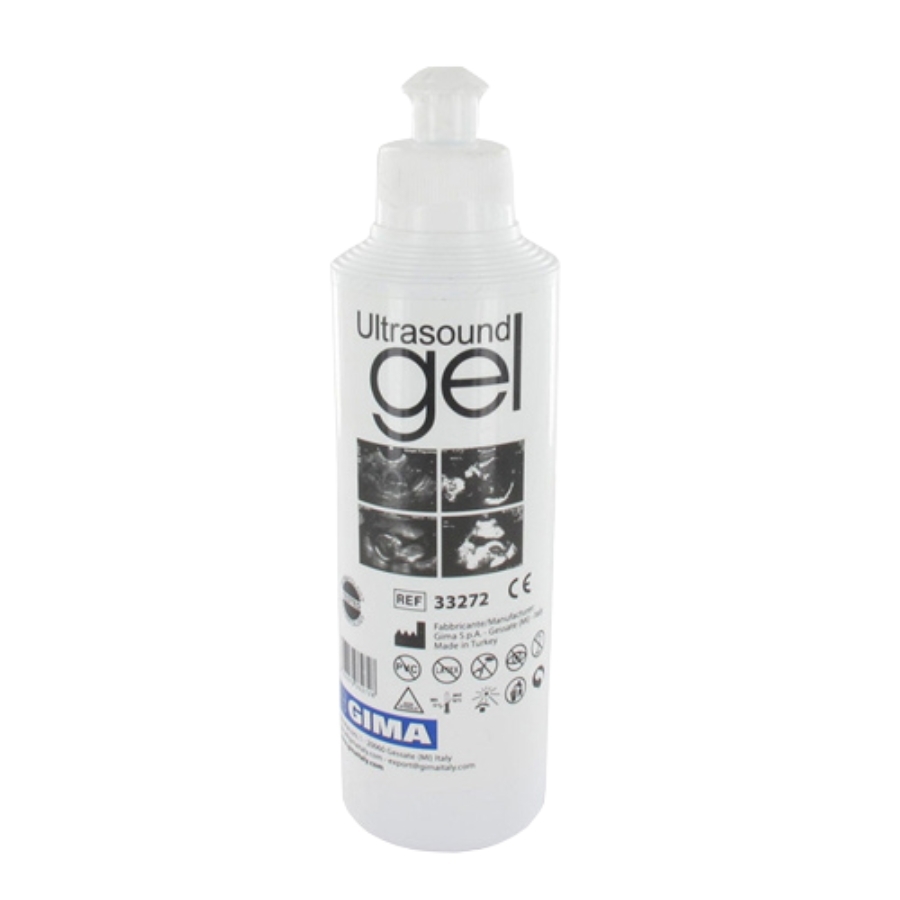

1 ultralydsgel
-
1 probeholder
-
1 gelholder
-
Strømkabel
-
Manual
