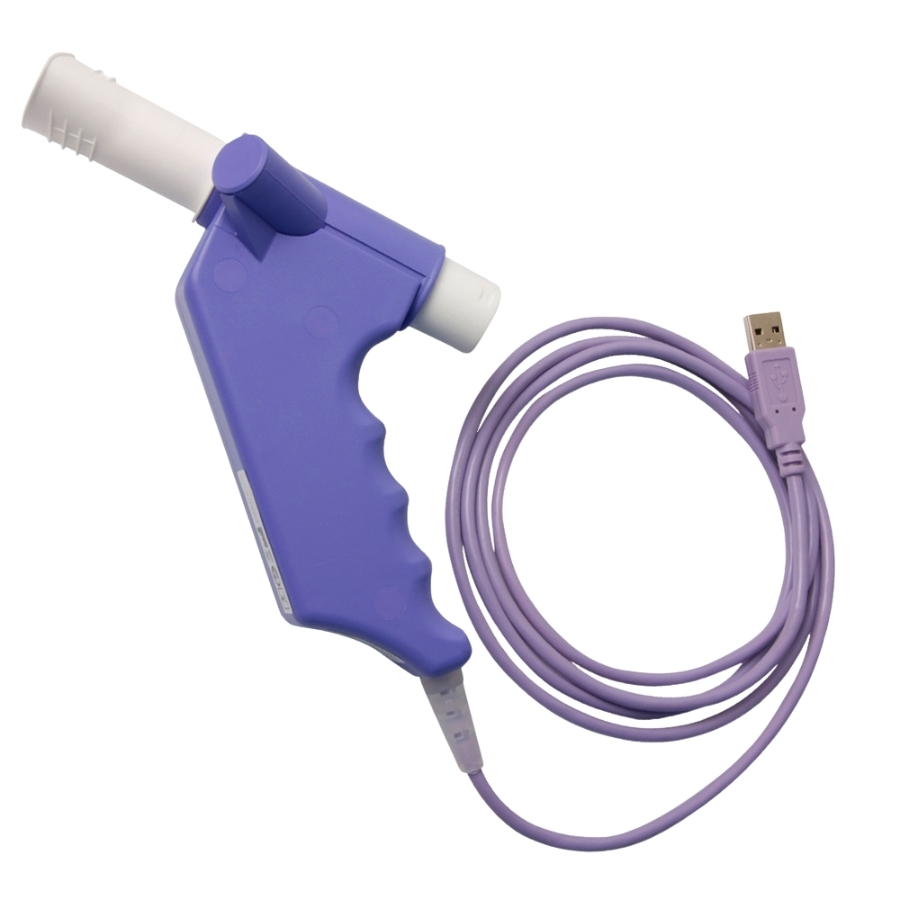

Easy on-PC spirometer
Easy on-PC er et moderne spirometer, der ikke kræver kalibrering og ikke har varm-op tid. Spirometeret er nemt at koble til en PC ved hjælp af usb-kabel og er herefter klar til at fortage præcise målinger med målemetoden ndd TrueFlow ultralydsteknologi. Easy on-PC spirometeret foretager FVC, FVL, SVC og MVV målinger og kan bruges til målinger på voksne og børn fra 4 år.
Moderne spirometri til professionelle
Easy on-PC spirometeret er velegnet til brug hos den praktiserende læge, speciallæger, pædiatriske klinikker og på hospitaler. Det kan også anvendes indenfor arbejdsmedicin og screeningssteder som for eksempel på apoteker eller skadestuer. Easy on-PC indeholder software til databehandling, som kan være til gavn for lægen, blandt andet i form af visning af data, trendgrafer, generering af rapporter og har samtidig mulighed for dataoverførsel til journalsystemer.
Spirometriske parametre: FVC, FVL, SVC og MVV
-
FVC-test: Forced Vital Capacity. Måler den største luftmængde og flow der kan pustes ud ved kraftig udånding.
-
FVL-test: Flow Volumen Loop. En graf der viser sammenhængen mellem luftflowet og volumen under en kraftig ind- og udånding.
-
SVC-test: Slow Vital Capacity. Måler den totale luftmængde ved langsom, rolig og ubesværet ind- og udånding.
-
MVV-test: Maximal Voluntary Ventilation. Måler den maksimale luftmængde over 12–15 sekunder og anvendes til at bedømme muskelstyrke og udholdenhed i vejrtrækningen.
-
POST-test efter bronkodilatator: som vurderer lungefunktionen før og efter der er givet bronkodilaterende astmamedicin.
-
Provokations-test: måler reaktionen i respirationssystemet efter der gives stigende doser af et luftvejsirriterende stof. NB: det er vigtigt at følge alle sikkerhedsregler, samt have en læge til stede under hele denne test.
Easy on-PC spirameteret indeholder følgende målinger:
FVC: ATI, BEV, EOTV, FEF10, FEF25, FEF2575, FEF2575_6, FEF40, FEF50, FEF50/FVC, FEF50/VCmax, FEF60, FEF75, FEF75- 85, FEF80, FET, FET25-75, FEV.25, FEV.5, FEV.5/FVC, FEV.75, FEV.75/FEV6, FEV.75/FVC, FEV.75/VCmax, FEV1, FEV1/ FEV6, FEV1/FVC, FEV1/FVC6, FEV1/VCmax, FEV1/VCext, FEV3/FVC, FEV3/VCmax, FEV3, FEV6, FVC, FVC6, MEF20, MEF25, MEF40, MEF50, MEF60, MEF75, MEF90, MMEF, MTC1, MTC2, MTC3, MTCR, PEF, PEFT, t0, VCext, VCmax
FVL: ATI, BEV, CVI, E50/150, EOTV, FEF10. FEF25, FEF2575, FEF2575_6, FEF40, FEF50, FEF50/FVC, FEF50/VCmax, FEF60, FEF75, FEF75-85, FEF80, FET, FET25-75, FEV.25, FEV.5, FEV.5/FVC, FEV.75, FEV.75/FEV6, FEV.75/FVC, FEV.75/VCmax, FEV1, FEV1/FEV6, FEV1/FIV1, FEV1/FVC, FEV1/VCmax, FEV1/VCext, FEV3/FVC, FEV3/VCmax, FEV3, FEV6, FIF25, FIF50, FIF50/FEF50, FIF75, FIV.25, FIV.5, FIV1, FIVC, FVC, MEF20, MEF25, MEF40, MEF50, MEF60, MEF75, MEF90, MIF25, MIF50, MIF75, MMEF, MTC1, MTC2, MTC3, MTCR, PEF, PEFT, PIF, t0, VCext, VCmax
SVC: ERV, IC, IRV, Rf, VC, VCex, VCext, VCin, VCmax, VT
MVV: MVV, MVV6, MVVtime, VT

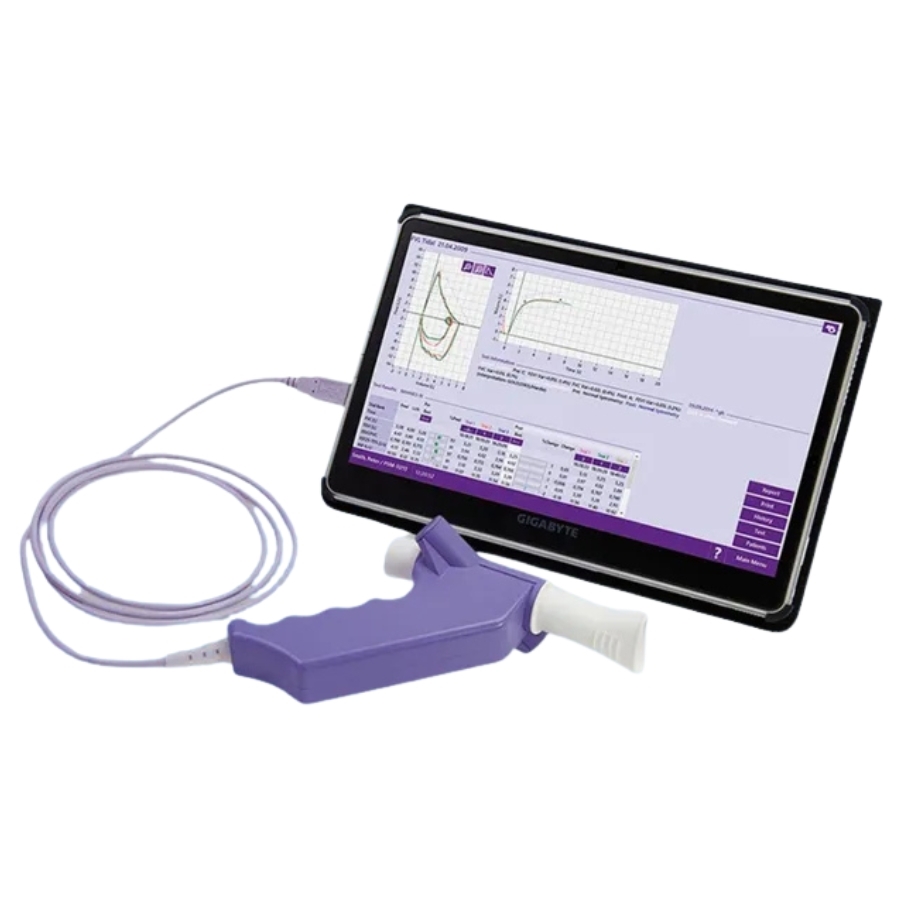

Tilkobling til PC
Spirometeret skal tilkobles en PC via USB. Før at spirometeret kan bruges, skal softwaren installeres. Easy on-PC softwaren kan downloades
her.
Følgende styresystemer kan anvendes: Windows 7, Windows 8 and 8.1, Windows XP SP3, Windows Vista og Windows 10 (32 and 64 Bit)

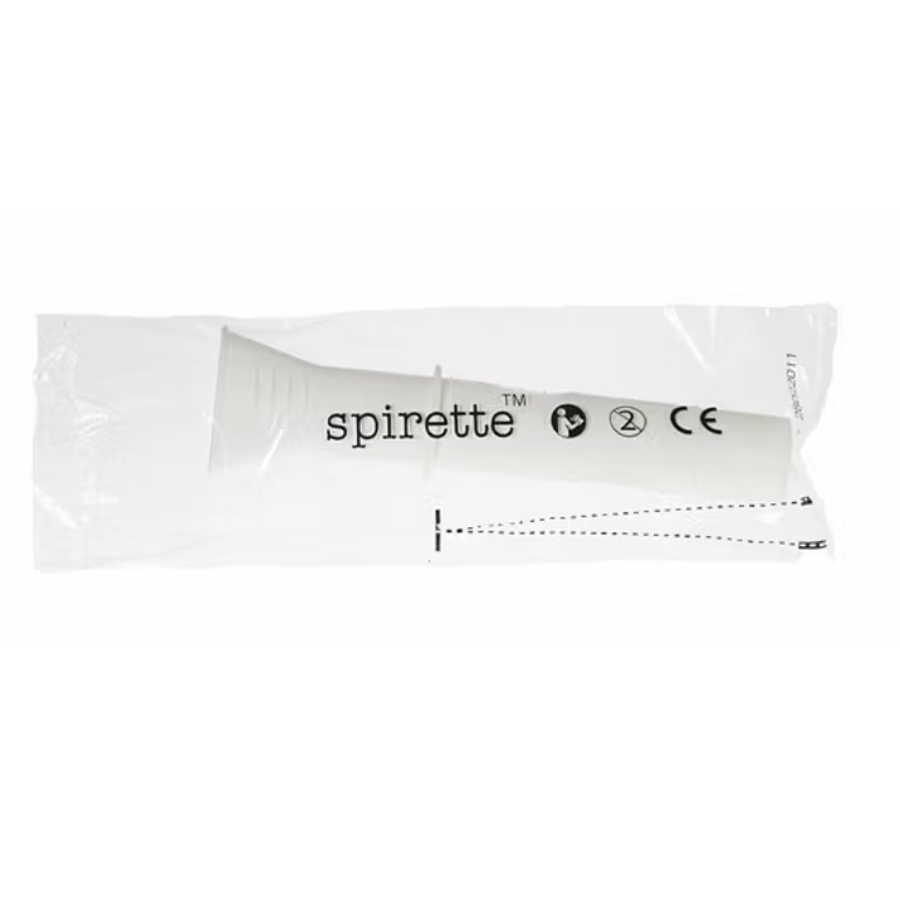

Éngangsmundstykker
Easy on-PC anvender kun éngangsmundstykker. Éngangsmundstykket er enkeltvis sterilt pakket, hvilket sikrer en hygiejnisk håndtering og minimerer risikoen for krydskontaminering mellem patienter. Mundstykket er fremstillet af LLDPE uden PVC, ftalater eller latex. Pasformen gør det nemt at montere mundstykket på spirometeret før hver ny måling, og efter brug skal mundstykket kasseres.
Produktet leveres i en æske med 50 stk. eller 200 stk., pakket i karton, og er CE‑mærket som medicinsk udstyr i klasse I.
Éngangspiretter til Easy on-PC - 50 stk kan købes
her.
NB: der medfølger ingen mundstykker med produktet.
Patient data
Når Easy on-PC spirometeret tændes, vises en startmenu, hvor man kan tilgå patienter. Her kan der oprettes en ny patient med oplysninger som fødselsdato, højde, vægt, køn og etnicitet. Disse data skal udfyldes, da spirometeret bruger informationerne til at beregne korrekte værdier. Derudover er det valgfrit at tage stilling til om personen er ryger, har astma eller KOL (COPD).
Alle patienterne i databasen bliver vist i listevisning, og det er muligt at sortere visningen ud fra patient ID, fornavn, efternavn eller dato for seneste test.
Det er også muligt at finde tidligere patienter, og se deres målinger ved at søge på en eksisterende patients efternavn. Her kan man også redigere informationer på den aktuelle patient, og det er muligt at samle to patienter, hvis det er den samme patient der er blevet oprettet to gange fx. hvis navnet er stavet på to måder. Dette gøres nemt med Drag & Drop.
Databehandling og hukommelse
Easy on-PC spirometeret har en hukommelse med plads til 10.000 tests.
Alle tests der foretages med spirometeret bliver gemt automatisk, og det er altid muligt at hente gamle tests for at kigge på data eller printe et preview af testen.
Det er også muligt at få vist data som trendvisning. Trendvisningerne gør det muligt at følge målingerne over en længere periode. Der kan vælges mellem to forskellige visninger. I den ene visning kan der ses op til fire parametre samtidig, så disse kan sammenlignes. Hver parameter har sin egen lodrette akse og skala.
I den anden visning kan ét parameter vælges og sammenlignes med de forudbestemte normalværdier.
Animatoner ved test af børn
Easy on-PC spirometeret har et sjovt animationsprogram, der kan bruges til at understøtte test på børn. Animationsprogrammet kan bruges til FVC-, FVL- og SVC‑tests og der kan vælges mellem to animationer; Balloon eller Monkey. Når animationsprogrammet er slået til, anbefales det at deaktivere manuelt teststop og i stedet bruge automatisk teststop. Ved en succesfuld, veludført undersøgelse fremkommer billeder der motiverer og belønner barnets indsats.
Quick test
Det er muligt at foretage en quick test uden at indtaste patientdata med Easy on-PC spirometeret. Når quick test er valgt vil der ikke være nogle beregnede normalværdier, og det er ikke muligt at ændre dette når først testen er foretaget. For at udføre en quick test vælges dette under "Perform Test" i hovedmenuen.
En quick test vil med fordel kunne bruges til øvelse eller demonstration af spirometeret, samt ved fejlfinding.
Kvalitetskontrol af testen
Det er vigtigt at målingen udføres korrekt, så testen har en kvalitet der gør det muligt, at vurdere patientens lungefunktion. Easy on‑PC analyserer automatisk hver test og giver besked om, hvorvidt kvaliteten af testen er acceptabel. Hvis testen ikke bliver godkendt bør patienten have en grundigere vejledning. Når tre tilfredsstillende test er gennemført, afsluttes sessionen automatisk, og systemet tildeler en kvalitetsgrad fra A til F.
Hvis det ikke lykkes at opnå nok gode målinger, kan der holdes en pause eller afsluttes hvis der er behov for dette. Alle resultater gemmes uanset. Yderligere forsøg kan foretages ved at trykke på "Add Trial", og der kan indtastes kommentarer, hvis dette er nødvendigt.
BTPS-konvertering
Easy on-PC har BTPS-konvertering der sørger for, at målingerne konverteres fra ATPS‑værdierne (Ambient Temperature Pressure Saturated = spirometerbetingelser) til BTPS (Body Temperature and Pressure, Saturated = kropsbetingelser).
Målingerne justeres, så de svarer til de fysiologiske forhold, der er i lungerne. Luften i lungerne vil have en højere temperatur og luftfugtighed, end den luft der er uden for kroppen. Målingerne korrigeres i forhold til luftfugtighed, rumtemperatur og det atmosfæriske tryk.
Før FVL, SVC og MVV kan startes, vises et vindue med ovenfor nævnte data. Disse oplysningerne skal kontrolleres eller korrigeres, før den aktuelle test kan starte.
Målemetode
Easy on-PC spirometer anvender ndd TrueFlow ultralydsteknologi som målemetode. Ultralydsteknologien fungerer ved at to ultralydssensorer sender meget korte ultralydsimpulser ud, som bevæger sig fra den ene sensor til den anden. Ved at måle transittiden kan flowhastigheden fastsættes meget præcist og er ikke afhængig af temperatur, fugtighed og molmassen på luften. På den måde beregnes luftens flowhastighed og volumen. Denne metode har lav friktion og ingen bevægelige dele, hvilket også betyder at denne målemetode ikke kræver nogen kalibrering.
Vedligeholdelse
For at begrænse infektionsrisikoen mellem forskellige brugere er det vigtigt at desinficere spirometeret mellem hver bruger. Først skal flowsensoren og tilslutningskablet aftørres med en rengøringsklud, hvorefter det kan aftørres med en klud fugtet med alkohol på højst 70 % for desinfektion. Der må ikke anvendes slibende rengøringsmidler.
Det er vigtigt at undgå, at væske trænger ind i sensoren, da dette kan ødelægge udstyret. Kablet må ikke nedsænkes i væsker.
Spirometeret kræver ingen kalibrering, men for at følge The American Thoracic Society (ATS), som er en lægefaglig organisation der arbejder inden for lungesygdomme, bør kalibreringen tjekkes regelmæssigt. Dette gøres med en ndd-kalibreringsadapter og en kalibreringssprøjte som påsættes spirometeret. I menuen 'Utilities' vælges 'Calibration Check'. Der kan udføres en Single Flow-kalibreringstest og en Multiflow-kalibreringstest. Når testen er foretaget vil der stå Accuracy confirmed, og procentafvigelsen vil blive vist, sammen med den gennemsnitlige flowhastighed for pumpeslaget.
Kalibreringstesten gemmes og kan genfindes senere.
Specifikationer:
-
Til måling på personer over 4 år
-
Målemetode: Ultralydsteknologi
-
Flowområde: ± 16 L/s
-
Flowopløsning: 4 ml/s
-
Flow nøjagtighed (undtagen PEF): ± 2% eller 0,02 L/s
-
Volumenopløsning: 1 ml
-
Volumen nøjagtighed: ± 2% eller 0,050 L
-
PEF nøjagtighed: ± 5% eller 0,200 L/s
-
MVV nøjagtighed: ± 5% eller 5 L/min
-
Dynamisk modstand: <0,3 cm H2O/L/sek ved 16 L/s
-
Hukommelse: over 10.000 test
-
Understøtter journalsystemer: HL7, XML, GDT og API
-
Kompatible styresystemer: Windows 7, Windows 8 and 8.1, Windows XP SP3, Windows Vista og Windows 10 (32 and 64 Bit)
-
Størrelse: 18 x 25 x 5,5 cm
-
Vægt: 500 g
-
Mundstykker: éngangsmundstykker
-
Kalibrering: kræver ikke kalibrering
-
Målte parametre:
FVC: ATI, BEV, EOTV, FEF10, FEF25, FEF2575, FEF2575_6, FEF40, FEF50, FEF50/FVC, FEF50/VCmax, FEF60, FEF75, FEF75- 85, FEF80, FET, FET25-75, FEV.25, FEV.5, FEV.5/FVC, FEV.75, FEV.75/FEV6, FEV.75/FVC, FEV.75/VCmax, FEV1, FEV1/ FEV6, FEV1/FVC, FEV1/FVC6, FEV1/VCmax, FEV1/VCext, FEV3/FVC, FEV3/VCmax, FEV3, FEV6, FVC, FVC6, MEF20, MEF25, MEF40, MEF50, MEF60, MEF75, MEF90, MMEF, MTC1, MTC2, MTC3, MTCR, PEF, PEFT, t0, VCext, VCmax
FVL: ATI, BEV, CVI, E50/150, EOTV, FEF10. FEF25, FEF2575, FEF2575_6, FEF40, FEF50, FEF50/FVC, FEF50/VCmax, FEF60, FEF75, FEF75-85, FEF80, FET, FET25-75, FEV.25, FEV.5, FEV.5/FVC, FEV.75, FEV.75/FEV6, FEV.75/FVC, FEV.75/VCmax, FEV1, FEV1/FEV6, FEV1/FIV1, FEV1/FVC, FEV1/VCmax, FEV1/VCext, FEV3/FVC, FEV3/VCmax, FEV3, FEV6, FIF25, FIF50, FIF50/FEF50, FIF75, FIV.25, FIV.5, FIV1, FIVC, FVC, MEF20, MEF25, MEF40, MEF50, MEF60, MEF75, MEF90, MIF25, MIF50, MIF75, MMEF, MTC1, MTC2, MTC3, MTCR, PEF, PEFT, PIF, t0, VCext, VCmax
SVC: ERV, IC, IRV, Rf, VC, VCex, VCext, VCin, VCmax, VT
MVV: MVV, MVV6, MVVtime, VT
POST- og provokations-test
Dette medfølger:
Éngangspiretter til Easy on-PC - 50 stk kan købes
her. Kontakt os ved ønske om 200 stk.
NB: der medfølger ingen mundstykker med produktet.
FAQ om Easy on-PC
Hvilke målinger kan spirometeret foretage?
Der kan foretages over 100 forskellige målinger, herunder FVC, FVL, SVC, MVV og mange flere. Se den fulde liste i produktbeskrivelsen.
Kan det bruges uden software?
Nej. Spirometeret skal tilkobles en PC hvor softwaren er installeret.
Hvor stor er hukommelsen?
Easy on-Pc har en hukommelse til 10.000 tests.
Hvilke mundstykker passer til?
Der kan kun anvendes engangsturbiner til Easy on-PC.
